D-Taut Wire

Name: D-Taut Wire
Brand: D-FENCE

传感器立柱拉紧张力线，精确定位任何剪切、攀爬或撑开行为，适用于新建围栏、围墙或既有围栏。

专利申请中

15 kg 偏移力报警防区最长 100 m每单元最多 32 个传感器

洽谈您的项目产品目录

面向系统集成商与安防顾问

L3防护层周界防线

产品规格书PDF · 524 KB 招标技术规范文本复制文本

剪切、攀爬或撑开：张力线都会报告。

D-Taut Wire 将张力线与 D-FENCE 应变式传感器立柱相结合，集物理屏障与电子探测线于一体，已部署于机场、监狱、边境、核电站及其他高敏感场所周边。

精确定位入侵企图

每个传感器防区独立报告，控制室可准确看到张力线在何处被剪切、攀爬或撑开。

升级现有设施

可安装在钢栅栏、焊接网、勾花网、蛇腹刺网或围墙上，也可独立构成围栏。

天气不会触发报警

15 kg 的偏移阈值可忽略风、植物和小动物的影响；无需预防性维护。

它有三种安装方式：通过斜臂安装在既有围栏顶部以防攀爬，覆盖围栏全高以防剪切，或直接作为围栏本身。张力线连接到立柱上的传感器，任何剪切、攀爬或撑开都会改变张力并触发报警。

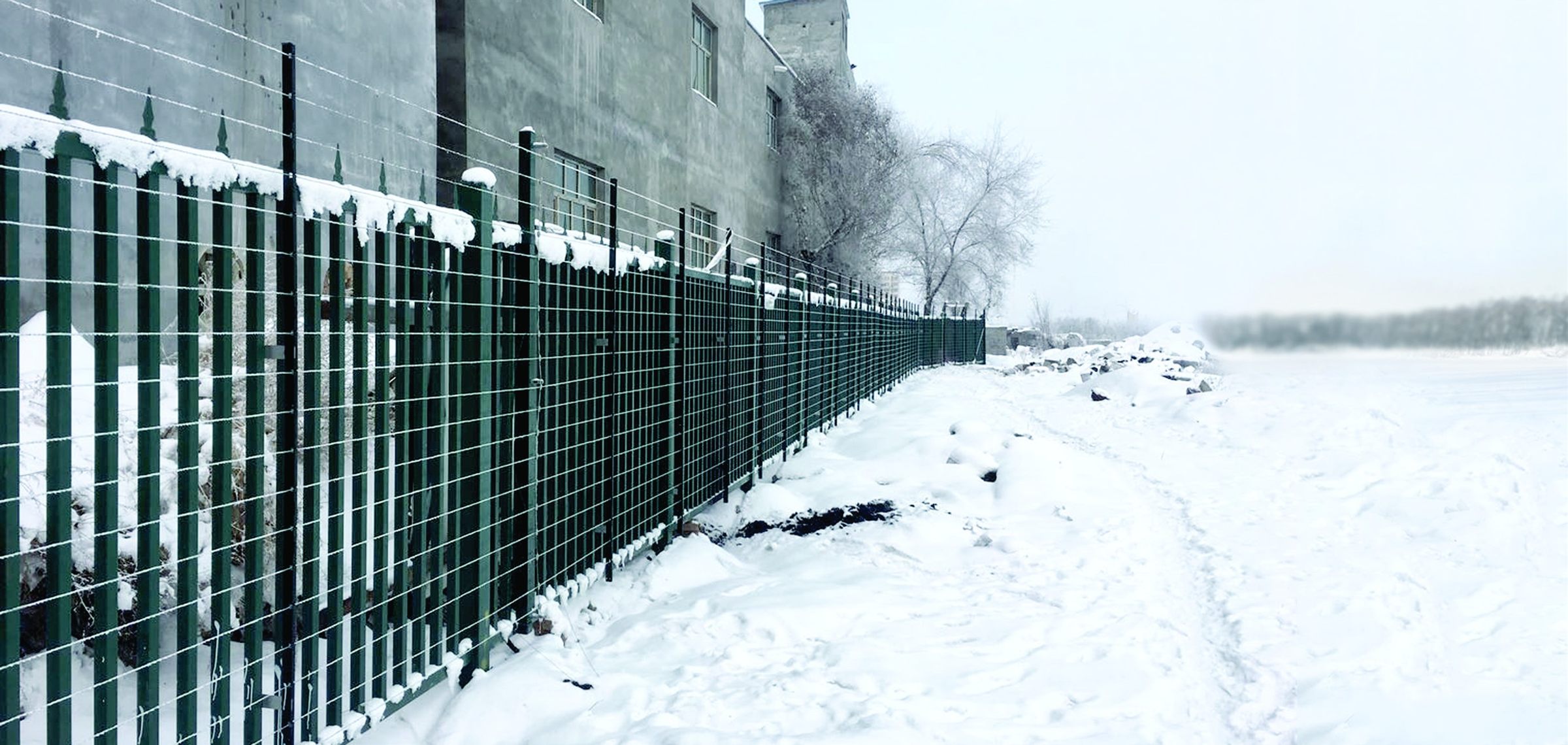

该系统已在韩国机场周界围墙、深雪中的军营周界以及私人花园围墙沿线运行。

从第一次触碰，到正确的响应。

张力线
普通线、编织线、刺线或航空钢丝绳张紧固定在传感器立柱上。
传感器立柱
应变式传感器感知任何剪切、攀爬或撑开；15 kg 及以上即触发报警。
防区控制器
沿线布置的传感器控制器分别报告各防区，每个防区最长 100 m。
网关与 API
经 RS485 接入 D-FENCE 网关，再通过 IP 连接摄像机、客户系统和操作员屏幕。
响应
操作员可看到精确防区，屏幕上同步显示最近的摄像机画面。

完整呈现。

每张图片均可按原尺寸打开。产品资料页完整展示，与 D-FENCE 发布的版本完全一致。

韩国襄阳国际机场周界围墙沿线，倾斜支臂上架设张力线，旁边是巡逻道路和照明灯杆 — **FIG. 01**韩国襄阳国际机场

效果图：炼油厂前方安装在传感器立柱上的张力线围栏 — **FIG. 02**油气设施周界

白色花园围墙沿线绿色传感器立柱上的张力线，后方为绿植 — **FIG. 03**私人花园围墙

效果图：监狱围墙与内侧围栏之间隔离带内的独立式张力线探测围栏 — **FIG. 04**监狱设施隔离带

1999 年档案照片：海边沙质巡逻道路旁的长距离张力线边境围栏，立柱顶部为红色 — **FIG. 05**边境线，1999 年档案

效果图：横贯沙漠的张力线围栏，后方设有蛇腹刺网卷 — **FIG. 06**张力线加蛇腹刺网防护层

在既有混凝土板条铁路围栏上加装的水平张力线和传感器立柱 — **FIG. 07**既有铁路围栏改造

积雪覆盖的绿色钢栅栏上张力线传感器立柱及钢丝特写 — **FIG. 08**深雪中依然持续探测

效果图：弧形不锈钢张力线围栏，端柱上装有张紧器，深色背景 — **FIG. 09**住宅围栏，定制颜色

三根安装在底板上的绿色 D-Taut Wire 传感器立柱和滑动立柱，白色背景 — **FIG. 10**传感器立柱与滑动立柱，50 cm

技术规格与文档。

技术规格D-Taut Wire

传感器立柱: 高度 50 cm（滑动立柱 500 mm），截面 50 × 50 mm
线间距: 线与线之间 120 mm
钢丝类型: 普通线、双股编织线、刺线或航空钢丝绳
围栏长度: 无固定限制（以实际条件为准）
围栏高度: 按客户规格定制
系统防区长度: 不超过 100 m
单元尺寸: 250 × 55 × 25 mm, 200 g
处理单元: 最多 32 个传感器
偏移力: 15 kg 及以上触发报警
干接点: N.O. & N.C. 1 A @ 48 VDC
电源: 12 mA @ 48 VDC
通信输出: RS232
工作温度: +72 °C 至 −25 °C
存储温度: +80 °C 至 −32 °C
湿度: 95 %
防腐: 所有部件均按 MIL T 152 处理
防雷与电子瞬变: MIL STD 9094
EMI & RFI: MIL STD 461, 462
误报率（产品目录）: 每公里每 3 个月少于 1 次
传感器 MTBF: 4.7 × 10⁸ 小时
MTTR: 30 分钟
质保: 传感器质保 10 年

技术规范文本，可直接用于您的招标。

将其复制到您的技术规范中。该文本以系统必须实现的功能进行描述，因此任何替代方案都必须满足每一项要求。

D-Taut Wire招标技术规范文本产品规格书

总则
系统应采用 D-FENCE Electronic Fencing and Security Systems Ltd.（质量管理体系通过 ISO 9001:2015 认证）的 D-Taut Wire，或满足本节全部要求的经批准的同等产品。
功能
传感器立柱拉紧张力线，精确定位任何剪切、攀爬或撑开行为，适用于新建围栏、围墙或既有围栏。
系统应提供
- 屏障加探测: 物理屏障与电子探测线合一，可显示入侵企图的确切位置。
- 三种安装方式: 通过斜臂安装在围栏顶部、覆盖围栏全高，或直接作为围栏本身。
- 适配各类钢丝: 普通线、双股编织线、刺线或航空钢丝绳；无需额外立柱即可构成两道平行线网。
- 快速改造: 适用于钢栅栏、焊接网、勾花网、蛇腹刺网、电围栏或围墙。
- 自适应: 现场维护间隔长；可耐受各种环境条件。
- 定制颜色: 住宅围栏的高度、长度和颜色均可按订单定制。
技术要求
- 传感器立柱: 高度 50 cm（滑动立柱 500 mm），截面 50 × 50 mm
- 线间距: 线与线之间 120 mm
- 钢丝类型: 普通线、双股编织线、刺线或航空钢丝绳
- 围栏长度: 无固定限制（以实际条件为准）
- 围栏高度: 按客户规格定制
- 系统防区长度: 不超过 100 m
- 单元尺寸: 250 × 55 × 25 mm, 200 g
- 处理单元: 最多 32 个传感器
- 偏移力: 15 kg 及以上触发报警
- 干接点: N.O. & N.C. 1 A @ 48 VDC
- 电源: 12 mA @ 48 VDC
- 通信输出: RS232
- 工作温度: +72 °C 至 −25 °C
- 存储温度: +80 °C 至 −32 °C
- 湿度: 95 %
- 防腐: 所有部件均按 MIL T 152 处理
- 防雷与电子瞬变: MIL STD 9094
- EMI & RFI: MIL STD 461, 462
- 误报率（产品目录）: 每公里每 3 个月少于 1 次
- 传感器 MTBF: 4.7 × 10⁸ 小时
- MTTR: 30 分钟
- 质保: 传感器质保 10 年
探测流程
1. 张力线: 普通线、编织线、刺线或航空钢丝绳张紧固定在传感器立柱上。
2. 传感器立柱: 应变式传感器感知任何剪切、攀爬或撑开；15 kg 及以上即触发报警。
3. 防区控制器: 沿线布置的传感器控制器分别报告各防区，每个防区最长 100 m。
4. 网关与 API: 经 RS485 接入 D-FENCE 网关，再通过 IP 连接摄像机、客户系统和操作员屏幕。
5. 响应: 操作员可看到精确防区，屏幕上同步显示最近的摄像机画面。
提交文件
安装前，承包商应提交制造商的产品规格书、安装说明和防区布局图，以供审批。

D-Taut Wire | 招标技术规范文本

1. 总则
系统应采用 D-FENCE Electronic Fencing and Security Systems Ltd.（质量管理体系通过 ISO 9001:2015 认证）的 D-Taut Wire，或满足本节全部要求的经批准的同等产品。

2. 功能
传感器立柱拉紧张力线，精确定位任何剪切、攀爬或撑开行为，适用于新建围栏、围墙或既有围栏。

3. 系统应提供
- 屏障加探测: 物理屏障与电子探测线合一，可显示入侵企图的确切位置。
- 三种安装方式: 通过斜臂安装在围栏顶部、覆盖围栏全高，或直接作为围栏本身。
- 适配各类钢丝: 普通线、双股编织线、刺线或航空钢丝绳；无需额外立柱即可构成两道平行线网。
- 快速改造: 适用于钢栅栏、焊接网、勾花网、蛇腹刺网、电围栏或围墙。
- 自适应: 现场维护间隔长；可耐受各种环境条件。
- 定制颜色: 住宅围栏的高度、长度和颜色均可按订单定制。

4. 技术要求
- 传感器立柱: 高度 50 cm（滑动立柱 500 mm），截面 50 × 50 mm
- 线间距: 线与线之间 120 mm
- 钢丝类型: 普通线、双股编织线、刺线或航空钢丝绳
- 围栏长度: 无固定限制（以实际条件为准）
- 围栏高度: 按客户规格定制
- 系统防区长度: 不超过 100 m
- 单元尺寸: 250 × 55 × 25 mm, 200 g
- 处理单元: 最多 32 个传感器
- 偏移力: 15 kg 及以上触发报警
- 干接点: N.O. & N.C. 1 A @ 48 VDC
- 电源: 12 mA @ 48 VDC
- 通信输出: RS232
- 工作温度: +72 °C 至 −25 °C
- 存储温度: +80 °C 至 −32 °C
- 湿度: 95 %
- 防腐: 所有部件均按 MIL T 152 处理
- 防雷与电子瞬变: MIL STD 9094
- EMI & RFI: MIL STD 461, 462
- 误报率（产品目录）: 每公里每 3 个月少于 1 次
- 传感器 MTBF: 4.7 × 10⁸ 小时
- MTTR: 30 分钟
- 质保: 传感器质保 10 年

5. 探测流程
5.1 张力线: 普通线、编织线、刺线或航空钢丝绳张紧固定在传感器立柱上。
5.2 传感器立柱: 应变式传感器感知任何剪切、攀爬或撑开；15 kg 及以上即触发报警。
5.3 防区控制器: 沿线布置的传感器控制器分别报告各防区，每个防区最长 100 m。
5.4 网关与 API: 经 RS485 接入 D-FENCE 网关，再通过 IP 连接摄像机、客户系统和操作员屏幕。
5.5 响应: 操作员可看到精确防区，屏幕上同步显示最近的摄像机画面。

6. 提交文件
安装前，承包商应提交制造商的产品规格书、安装说明和防区布局图，以供审批。
